首页

解决方案

台架系列

应用场合：服务于汽车零部件行业，提供研发生产一体化设备工具解决方案。

终端用户

技术平台

检测功能清单

检测项

EPARK/ETRS

PTC

水泵

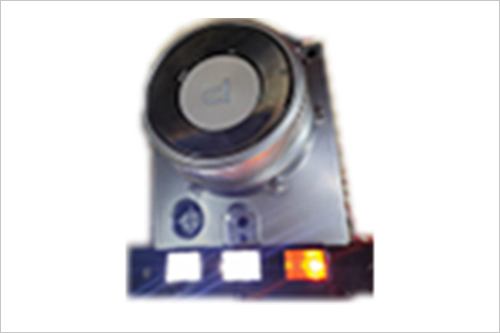

换挡器

结构检测
● 执行器角度
● 执行器扭矩
● 气密性
● 尺寸
● 尺寸
● 尺寸
● 转速
● 尺寸
● 旋转角度
● 换挡力

电气检测
● 静态电流
● 工作电流
● 电机电流
● MCU周边回路
● MCU供电回路
● KL30检测回路
● 传感器采集回路
● CAN通信回路
● SPI通信回路
● P档硬件输出
● 温度检测回路

● 驱动桥电路
● 低压采集回路
● 高压采集回路
● PWM
● IGBT
● 温度传感器
● 电流采集回路

…


● KL30采集回路
● PWM
● IGBT
● 温度传感器
● 电流采集回路

…

● 静态电流
● 工作电流
● LED回路
● MCU供电回路
● KL30检测回路
● 传感器采集回路
● CAN通信回路
● 霍尔传感器回路
● P档硬件输出
● 按键开关回路
● 按键AD回路

● PWM回路

通信检测
● CAN总线通信
● CAN总线通信
● LIN总线通信
● LIN总线通信
● CAN总线通信

软件检测
● UDS故障诊断
● DID在线写入
● 软硬件版本/零件号校验
● 功能配置
● UDS故障诊断
● DID在线写入
● 软硬件版本/零件号校验
● 欠压/过压保护
● 欠压/过压恢复

● 过温保护
● 欠压/过压保护
● 欠压/过压恢复
● 软件版本校验
● 过温保护
● UDS故障诊断
● DID在线写入
● 软硬件版本/零件号校验
● 功能配置



案例展示——PTC检测台架

此台架由三部分组成，分别为，操作台，冷水机，高压电源。用于检测PTC产品的性能，低压欠过压保护，高压欠过压保护，功率检测，诊断故障检测等。



操作台：产品安装，高压隔离保护，性能检测。其中高压防护盒为我司内部研制，有高压隔离，低压可调输入，pwm可调输入，高压低压输入采集，工作电流，静态电流采集，高低压通断控制等功能。

冷水机：控制水温。

高压电源：可编程电源，与操作台进行无线蓝牙通信。



只需更换工装夹具即可实现产品的快速切换。

操作台

冷水机

高压电源

案例展示——排档系统展示台架

此台架用于模拟整车行车环境。

台架外接换挡器、执行器、执行机构控制器、油门、刹车。



台架接收换挡器、执行机构控制器的CAN总线信号，以及油门和刹车信号，在显示屏上用动画实时显示当前档位、车速、发动机转速。刹车信号也会通过CAN总线发送到执行器。

案例展示——EPARK检测台架

此台架是我司内部用于检测驻车控制的设备。用于检测控制器的进出P时间，电机动作时工作电流，睡眠唤醒，诊断故障，硬件回路，版本，静态电流等参数。



设备采用了国产PLC模块，控制产品上下电，采集电流。CAN通信使用的设备是Kvaser。



检测中用到了基于CAN通信的UDS及CCP协议。

案例展示——美均台架管理系统
